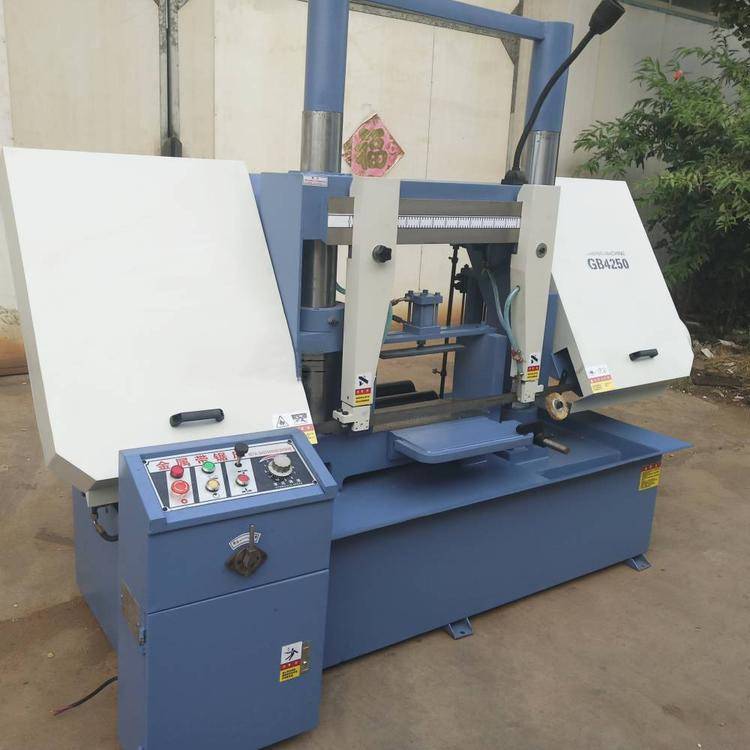

GB4250双立柱金属带锯床 自动加紧 电动升降切割钢件设备
金属带锯床主要特点:
◎切削速度液压控制,无级调速;◎导向块结构科学合理,延长锯条的使用寿命;◎双立柱结构,操作平稳;◎锯切稳定,精度高;◎工作夹紧采用液压夹紧,操作方便。
底坐;床身、立柱;锯梁和传动机构;导向装置;工件夹紧;张紧装置;送料架(费用另算);液压传动系统;电气控制系统;润滑及冷却系统。
压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路,在电气控制下完成锯梁的升降,工件的夹紧。通过调速阀可实行进给速度的无级调速,达到对不同材质工件的锯切需要。液电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路,用来控制锯条的回转、锯梁的升降、工件的夹紧等,使之按一定的工作程序来实现正常切削循环。
润滑系统开车前必须按机床润滑部位(钢丝刷轴、蜗轮箱、主动轴承座、蜗杆轴承、升降油缸上下轴、活动虎钳滑动面夹紧丝杆)要求加油。蜗轮箱内的蜗轮、蜗杆采用30号机油油浴润滑,由蜗轮箱上部的油塞孔注入,箱仙面备有油标,当锯梁位于低位置时,油面应位于油标的上、下限之间。试用一个月后应换油,以后每隔3-6个月换油1次,蜗轮箱下部设有放油塞。
GB4250双立柱金属带锯床 自动加紧 电动升降切割钢件设备
切削范围(mm): | 500-500x500 |
锯带规格(mm): | 5800x41x1.3 |
带锯线速(m/min): | 27、45、69 |
工作加紧方式: | 液压 |
主电机功率(kw): | 5.5 |
液压电机功率(kw): | 0.75 |
冷却泵功率:(kw) | 0.125 |
外形尺寸(mm): | 1860x1300x2000 |
