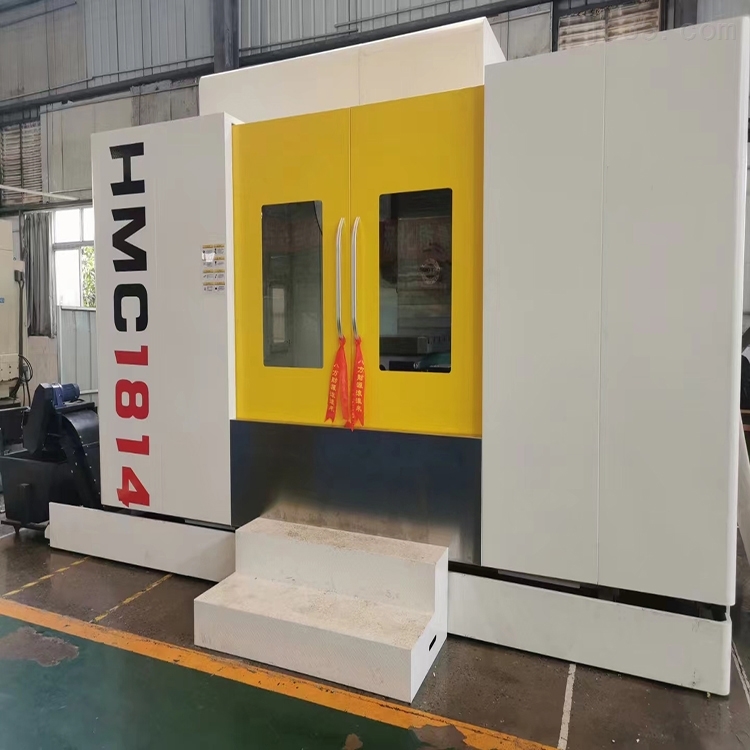

大型HMC1814卧式加工中心

简要描述:大型HMC1814卧式加工中心卧式加工中心广泛适用于军工、航天、汽车、模具、机械制造等行业的箱体零件、壳体零件、盘类零件、异琅零件的加工,零件经一次装夹可自动完成四个面的铣、镗、钻、扩、铰、攻螺纹等多工序加工。

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2022-09-24
  • 访  问  量:795
详情介绍

大型HMC1814卧式加工中心

卧式加工中心的显著特点如下:

高精度——卧式加工中心的X、y、Z三个坐标丝杠采用先进的中空冷却技术,有效地控制了机床加工运动过程中的发热变形问题,提高了数控机床的加工精度:此外,数控机床具有温度补偿功能,在机体的主要位置装有温度传感元件,通过数控系统分析并补偿坐标的位置实现机床高精度。机床y、Z轴的定位精度可达±0.0025mm,盖轴的定位精度可达±0.003mm,y、Z轴的重复定位精度可达±0 002mm,石轴的重复定位精度可达±。ffl25mm.

高速度——卧式加工中心主轴采用电主轴结构,景高转速达12000r/min,并具有内部两捎变速,可在满足低速切削要求的同时满足高速加工要求。x、y、z三个坐标导轨采用了高刚性的直线滚动导轨,其快速移动速度达54 m/min。机床的机械手在换刀过程中将主轴松、拉刀通过凸轮联动实现快速换刀(换刀时间:2s)。工作台交换的全过程也采用两组凸轮连续运动实现快速交换(交换时间:12s)。
高刚性——卧式加工中心的主体部分全部采用树脂砂高磷铸件,床体为整体铸件,立柱、滑台、工作台在其上运动。交换工作台及刀库机械手同定于床体上,保证了机床整体刚性。此外,机床在设计过程中通过有限元分析使结构更加合理。

大型HMC1814卧式加工中心

1,数控卧式加工中心采用倒T型布局,立柱移动,刚性好。

2,数控卧式加工中心的主轴采用宽裕电机驱动,扭矩大。

3,分度台为1X360,鼠齿盘定位,定位进度高。

4,数控转台为连续分度,采用德国进口INA平板式推力向心球轴承,以保证良好的传动刚性与优化的减震性能,极大的改善了传动系统的动态刚性,可实现15m/min快读移动速度。

5,换刀装置采用中国台湾刀库凸轮机械手,性能可靠。换刀时间短。

6,数控卧式加工中心的导轨采用宽包容窄导向的设计原则,导轨淬火磨削,硬度可达hrc52以上,与其相配的导轨面贴塑,并采用间歇集中润滑,机床运动平稳,精度保持性好。

7,良好的性价比,出厂精度按国家标准压缩30%,属机密级加工中心。
